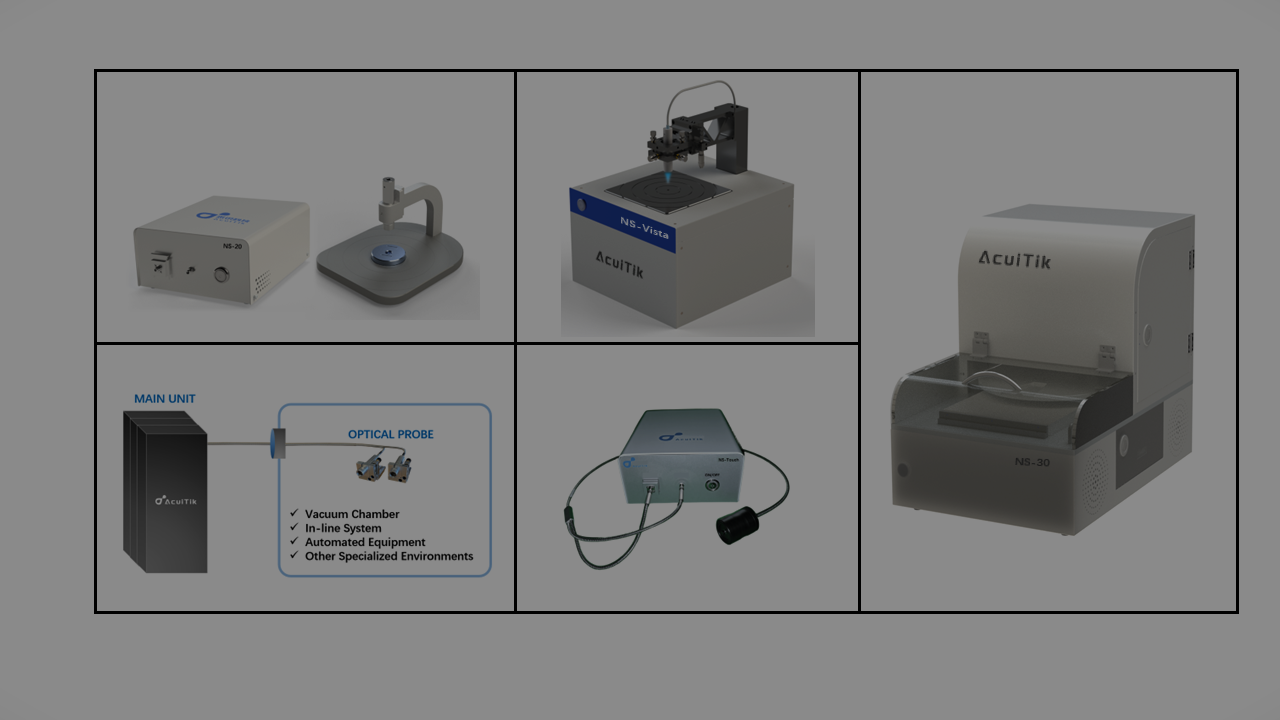

根据不同应用场景,我们提供工业级、膜厚传感器和科研级三大产品系列

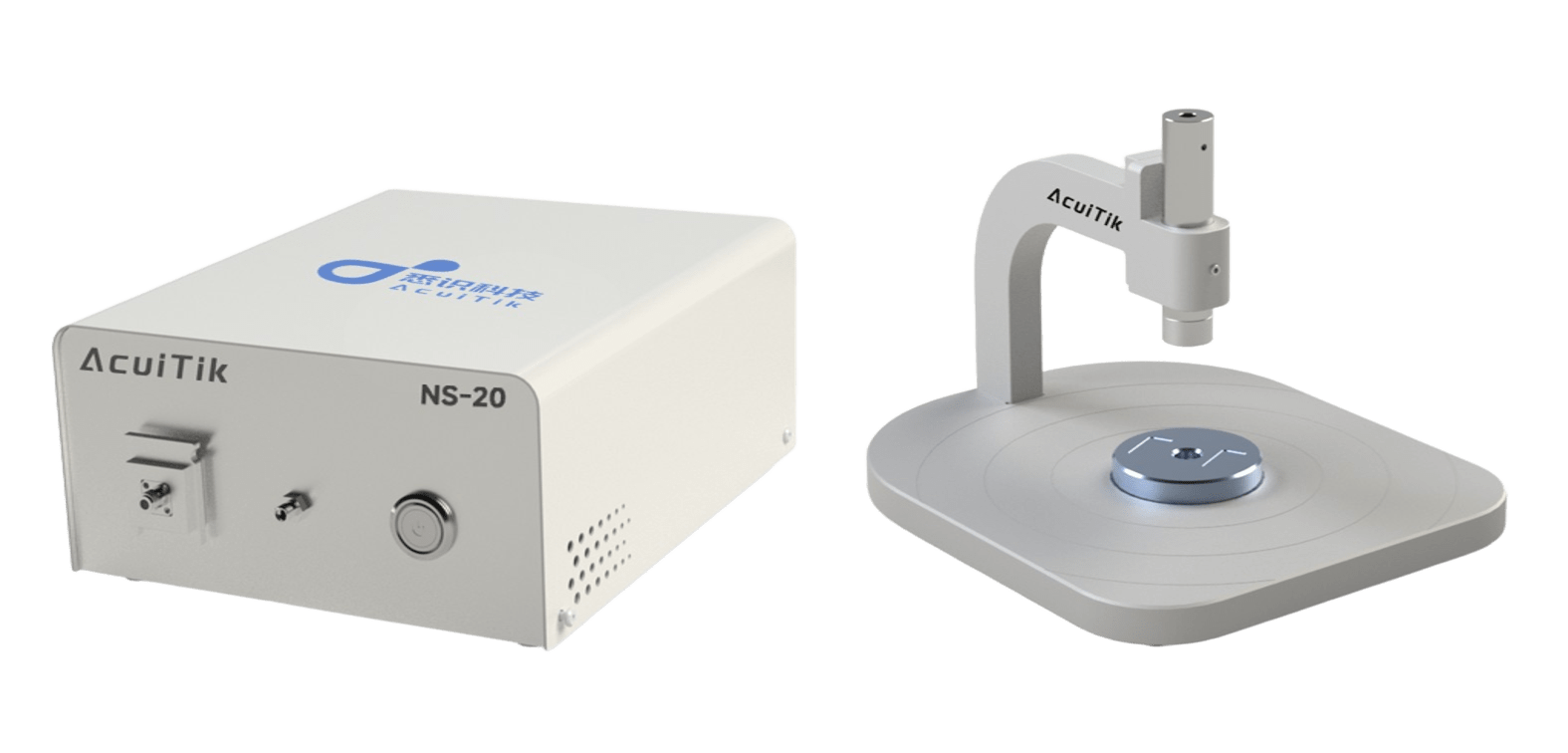

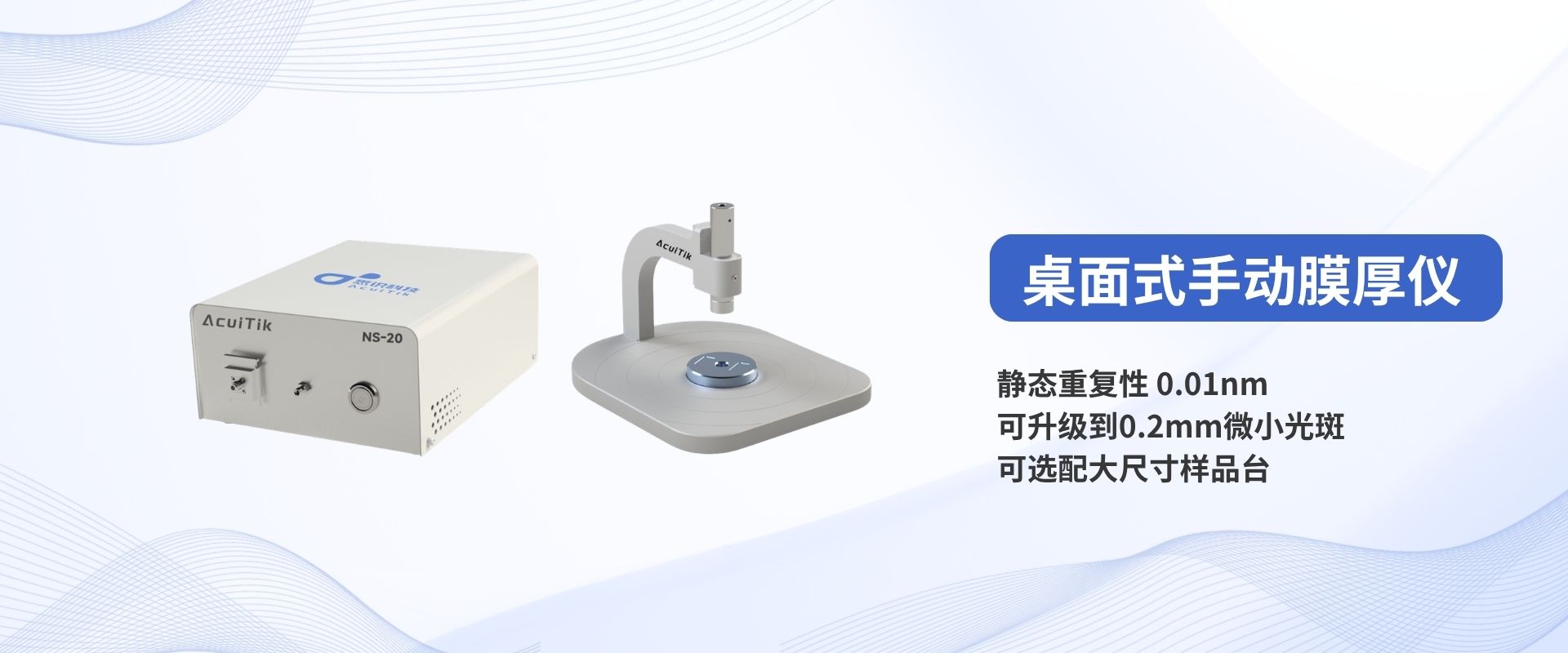

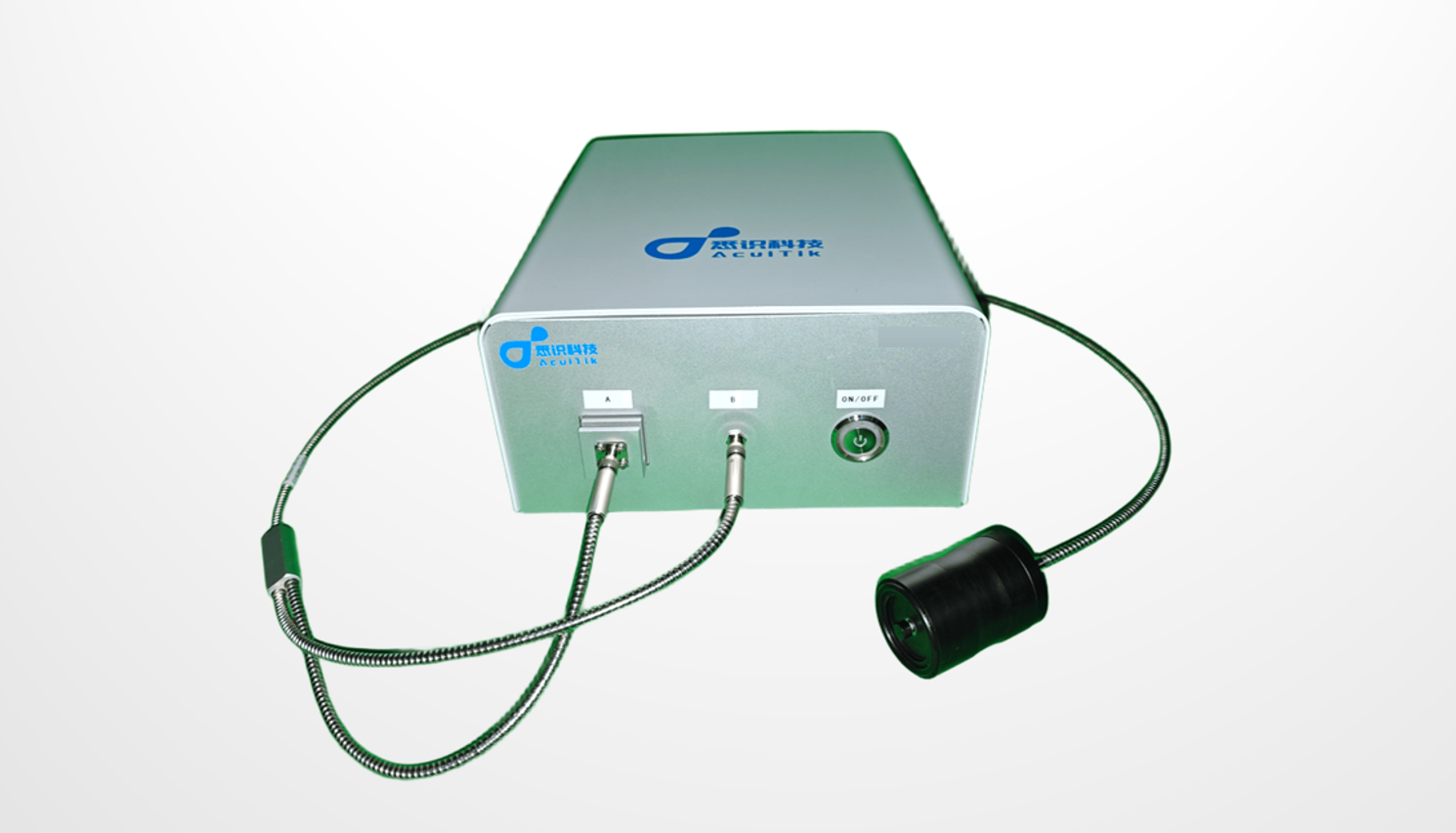

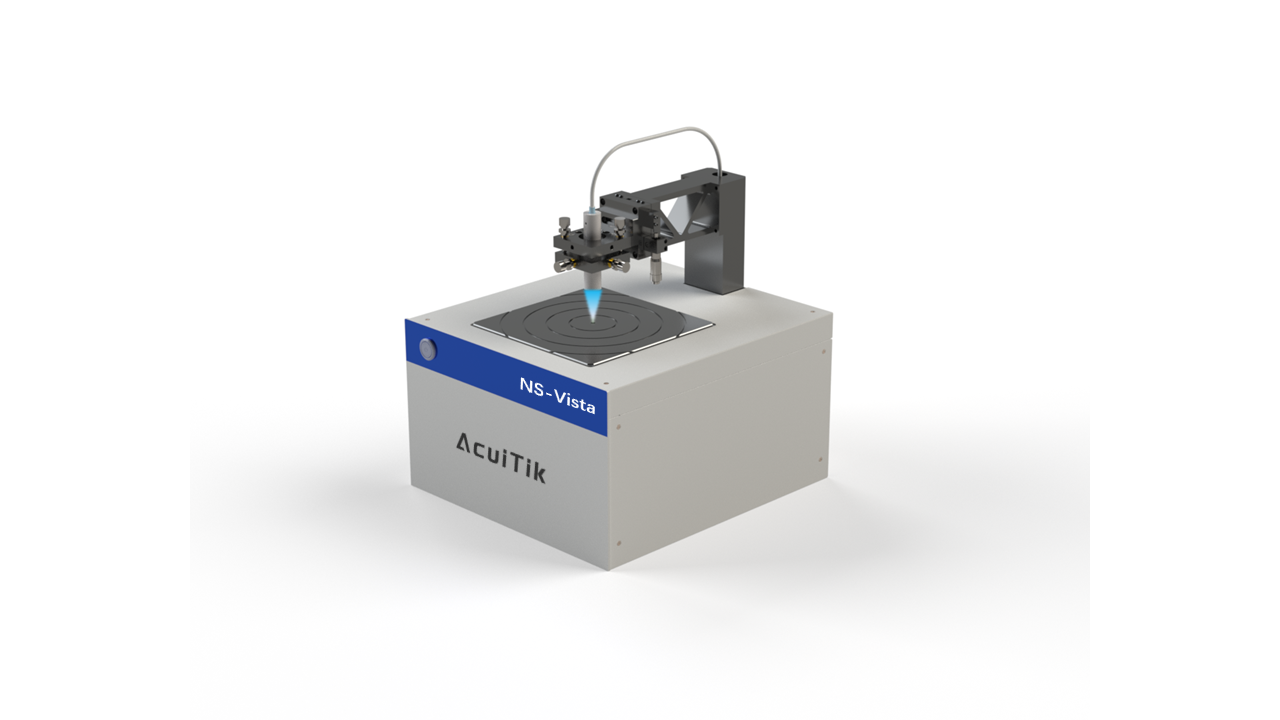

专为工业生产环境设计的高精度膜厚测量解决方案,适用于各种严苛的生产场景
了解更多

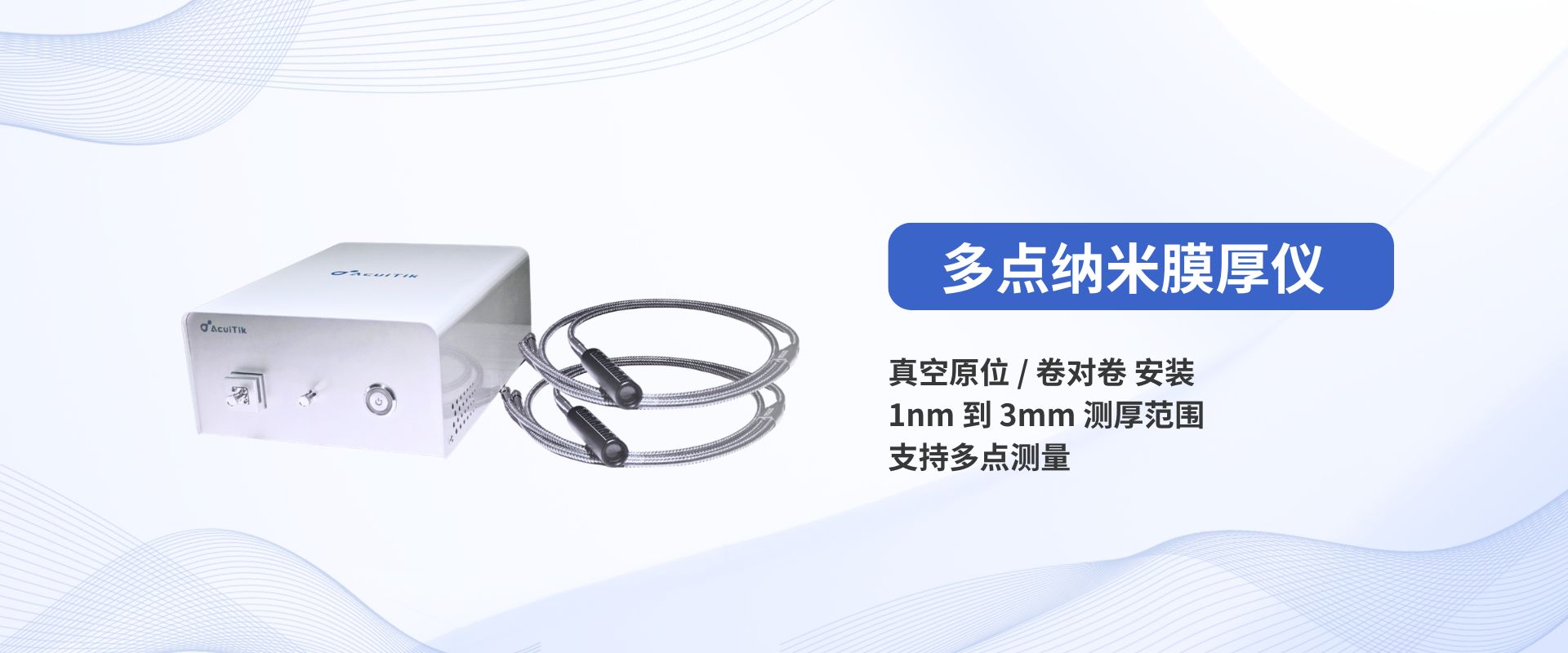

为工业自动化集成设计的膜厚传感器,可轻松嵌入生产线,实现在线实时监测
了解更多

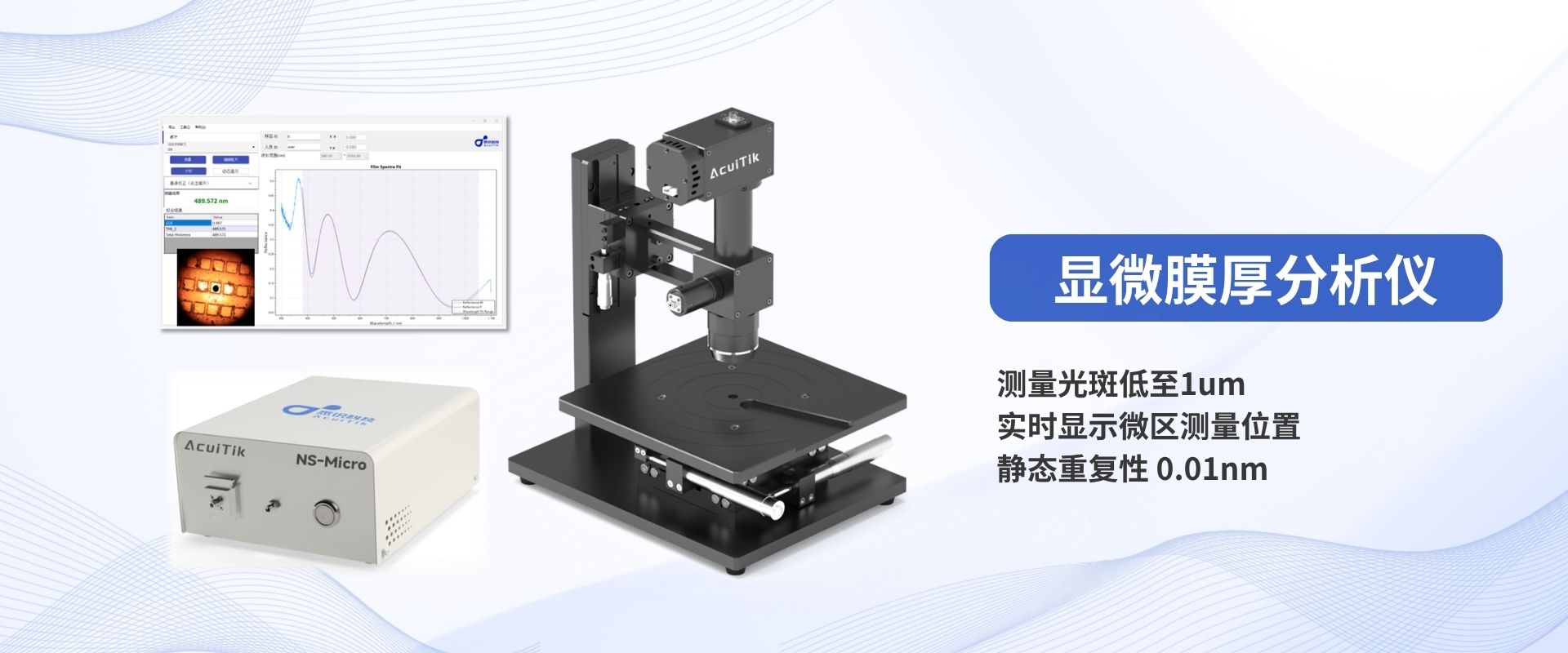

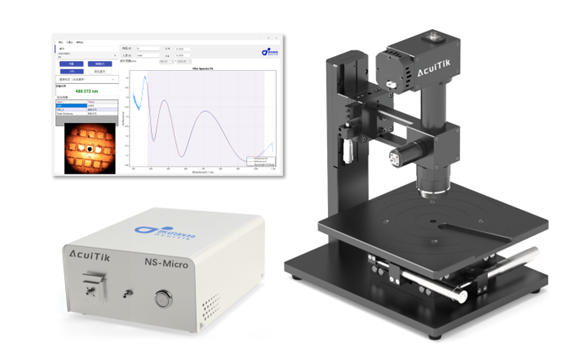

为科学研究和高端应用设计的超高精度膜厚测量解决方案,满足最严苛的科研需求
了解更多
悉识科技产品已成功应用于半导体、光伏、新能源、消费电子等众多领域,为各行业提供精准可靠的膜厚测量解决方案。
我们的膜厚测量解决方案基于先进的白光干涉测量技术,结合人工智能算法和云端数据分析,帮助企业实现生产过程中的实时质量监控和工艺优化。
了解更多关于悉识科技膜厚测量的信息,如果您有其他问题,请随时联系我们。

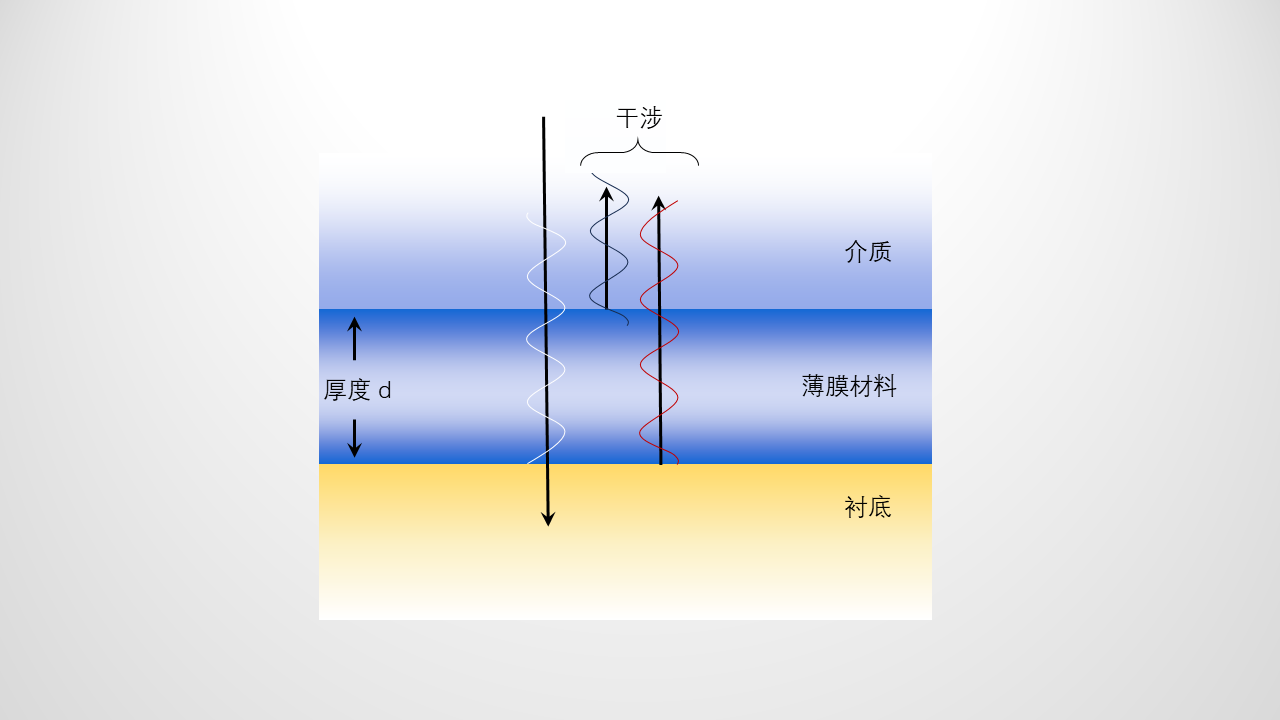

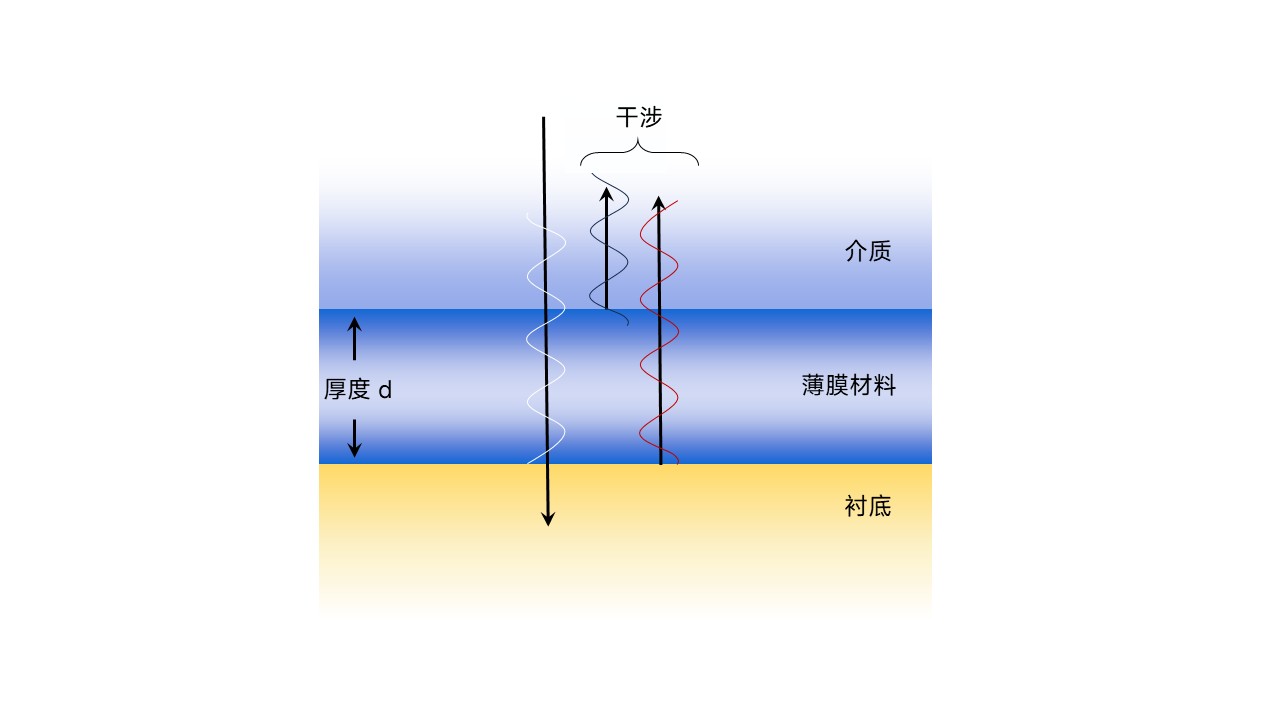

反射式膜厚测量基于光学干涉原理。当光线照射到薄膜表面时,一部分光在薄膜上表面反射,另一部分光穿透薄膜后在下表面反射。两束反射光由于光程差产生干涉现象,通过分析干涉光谱的特征峰位置和强度,即可精确计算出薄膜的厚度。悉识科技采用先进的白光干涉技术,结合自主研发的反演算法,能够实现亚纳米级精度的膜厚测量。

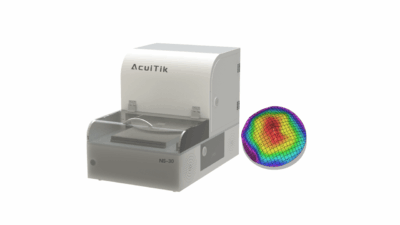

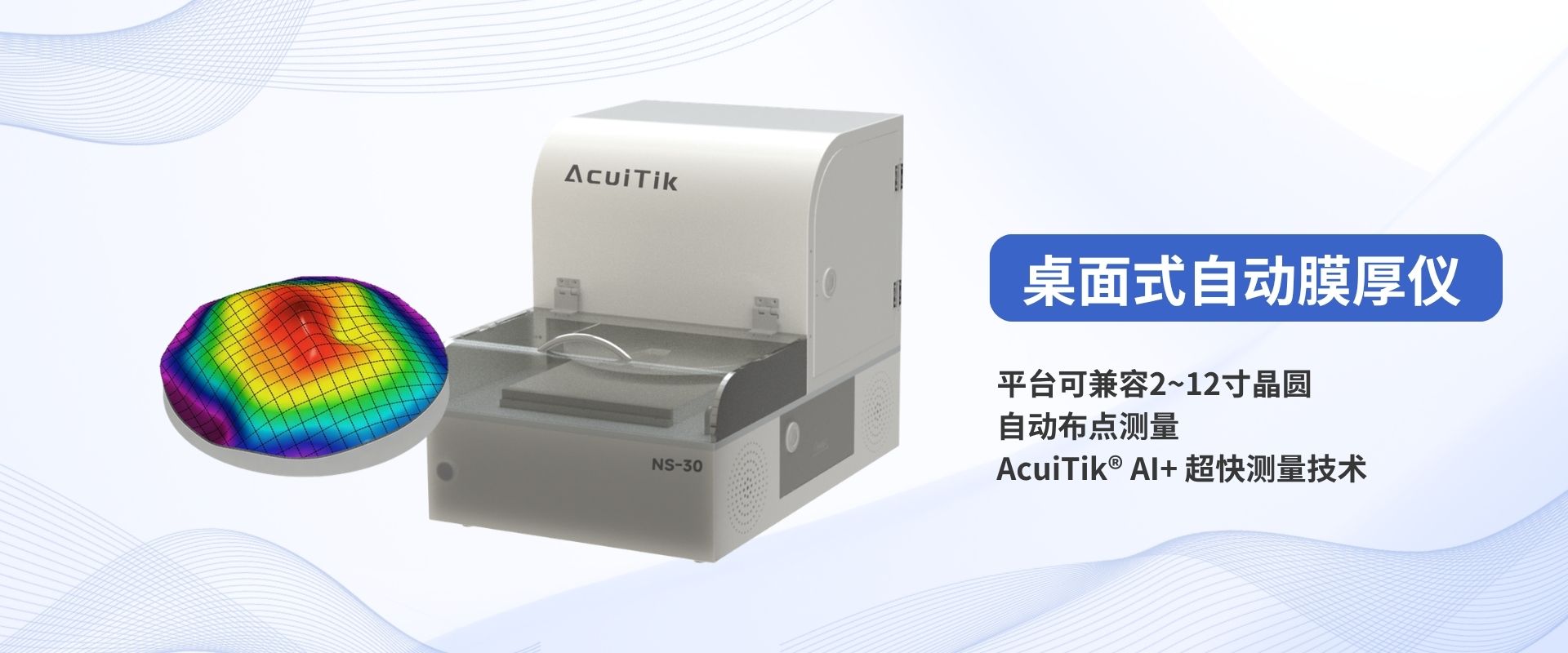

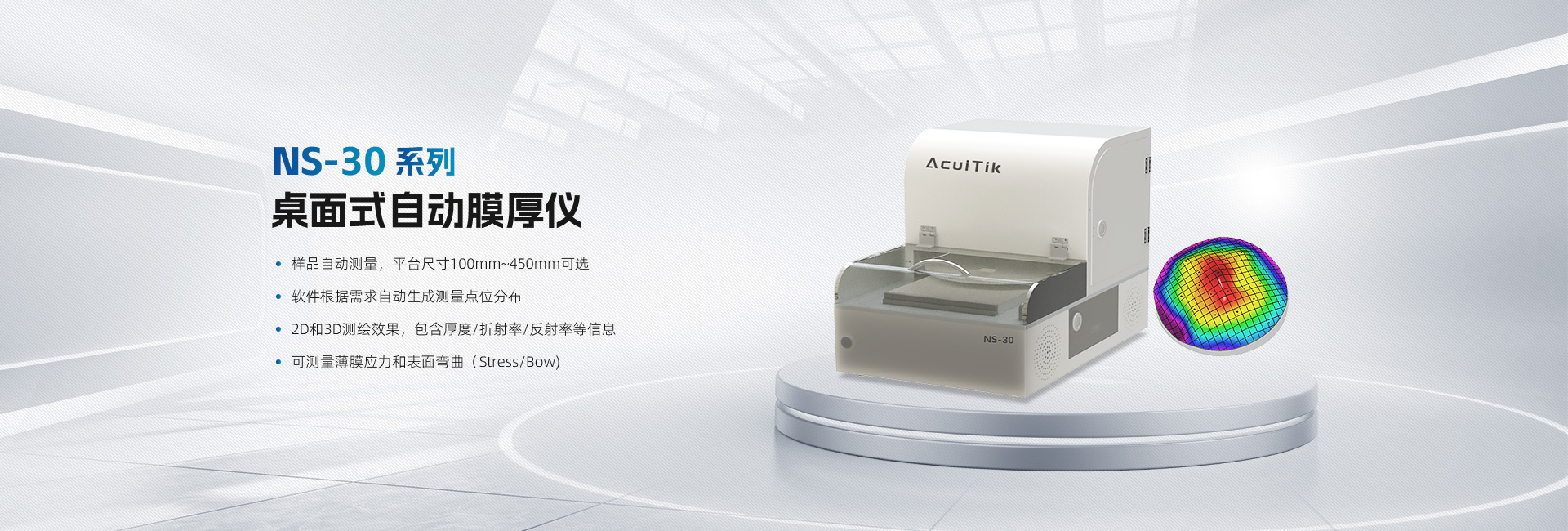

悉识科技的膜厚测量设备可测量从几纳米到几毫米厚度的薄膜。对于常见的半导体薄膜、光学镀膜和纳米级涂层,测量精度可达0.1纳米以内。NS-30系列配备高灵敏度光谱仪,能够精确测量超薄薄膜(如光刻胶、氧化层等),最小可测厚度低至10纳米以下。
我们的设备可测量多种薄膜材料,包括但不限于:半导体薄膜(硅、氮化硅、氧化硅)、光学薄膜(增透膜、反射膜、滤光片)、金属薄膜(铝、铜、金、银)、聚合物薄膜、光刻胶涂层以及各种复合薄膜。对于透明或半透明薄膜效果最佳,也可测量部分金属薄膜。
不需要。反射式膜厚测量采用非接触式光学测量方法,测量探头与样品表面保持一定距离,通过光学系统进行测量。这种方式不会对样品造成任何损伤或污染,特别适合脆弱样品、贵重器件以及需要保持表面洁净的应用场景。

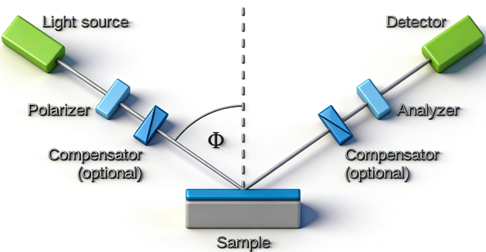

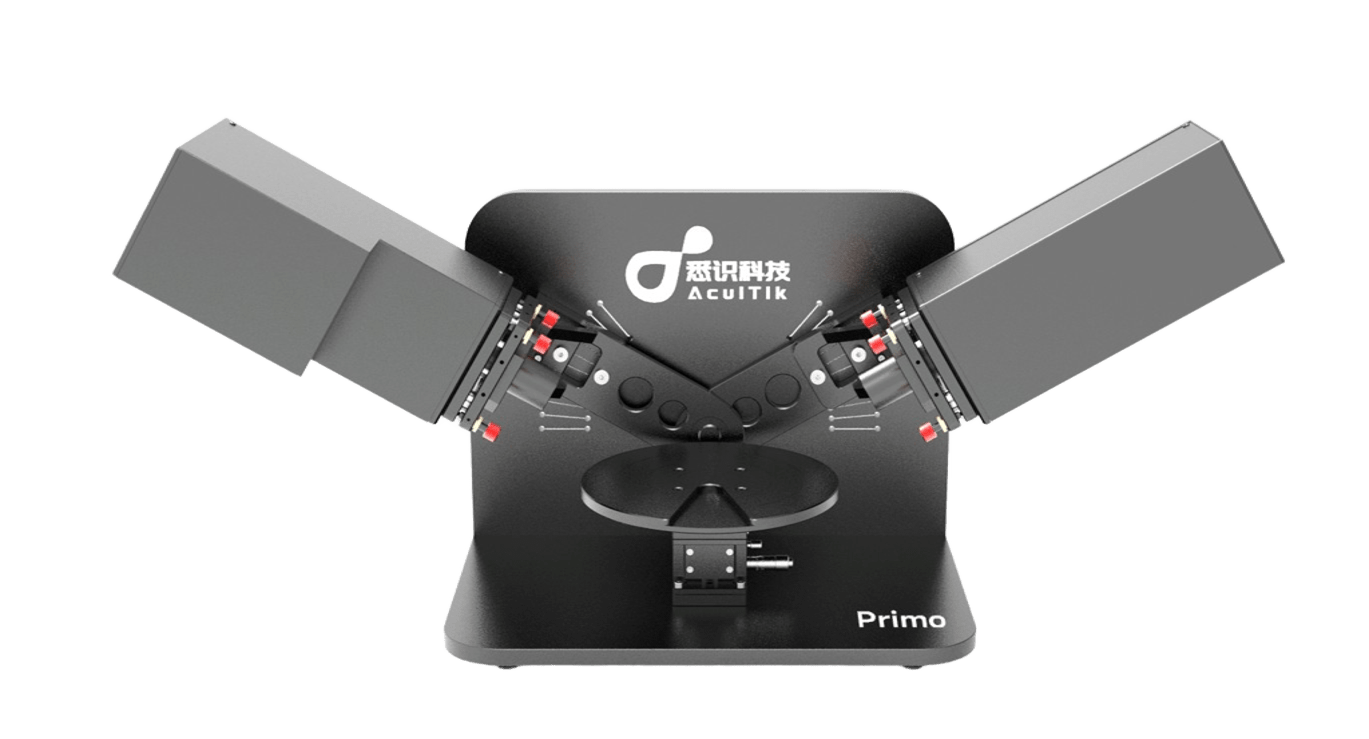

椭圆偏振光测量技术(椭偏仪)是一种利用偏振光与薄膜相互作用特性进行测量的精密光学技术。当偏振光入射到薄膜表面时,由于薄膜对光的反射和透射会导致偏振状态发生变化(从线性偏振变为椭圆偏振),通过精确测量这种偏振状态的变化,即可计算出薄膜的厚度、折射率等参数。悉识科技的ES-Primo系列椭偏仪采用先进的多波长测量技术,特别适合超薄膜和复杂多层膜结构的精确测量。
两种技术适用于不同场景。反射式膜厚仪基于白光干涉原理,结构简单、测量速度快,适合测量透明或半透明薄膜的厚度,对光学参数有较好鲁棒性。椭偏仪测量的是偏振态变化,灵敏度更高,可同时获得厚度和折射率等更多参数,特别适合超薄膜(纳米级及以下)、多层膜结构以及需要精确光学参数的应用。选择哪种技术取决于您的具体测量需求。
测量速度取决于具体应用和精度要求。单点测量通常在毫秒级完成,即时获取厚度数据。NS-30系列支持自动样品台扫描,可预设测量路径进行批量测量。对于高速在线监测应用,我们的线扫式设备可达每秒数千点的测量速度,满足生产线的实时质量控制需求。
可以。悉识科技的设备支持多层薄膜结构分析,通过反演算法可同时解析各层厚度。我们的系统最多可分析100层以上的复杂薄膜结构,并能提供每一层的折射率和消光系数等光学参数。这对于分析半导体多层结构、复杂光学镀膜和涂层体系非常有用。
悉识科技提供标准校准片用于定期校准,建议每周或每1000次测量后进行一次校准验证。设备维护主要包括保持光学元件清洁、避免震动和污染环境、定期检查光源和光谱仪状态。我们提供完整的校准证书和维护服务,确保设备长期稳定运行。

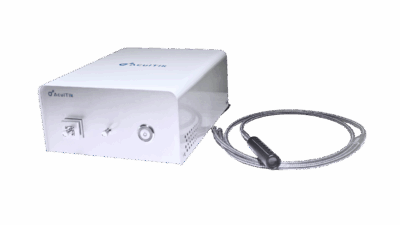

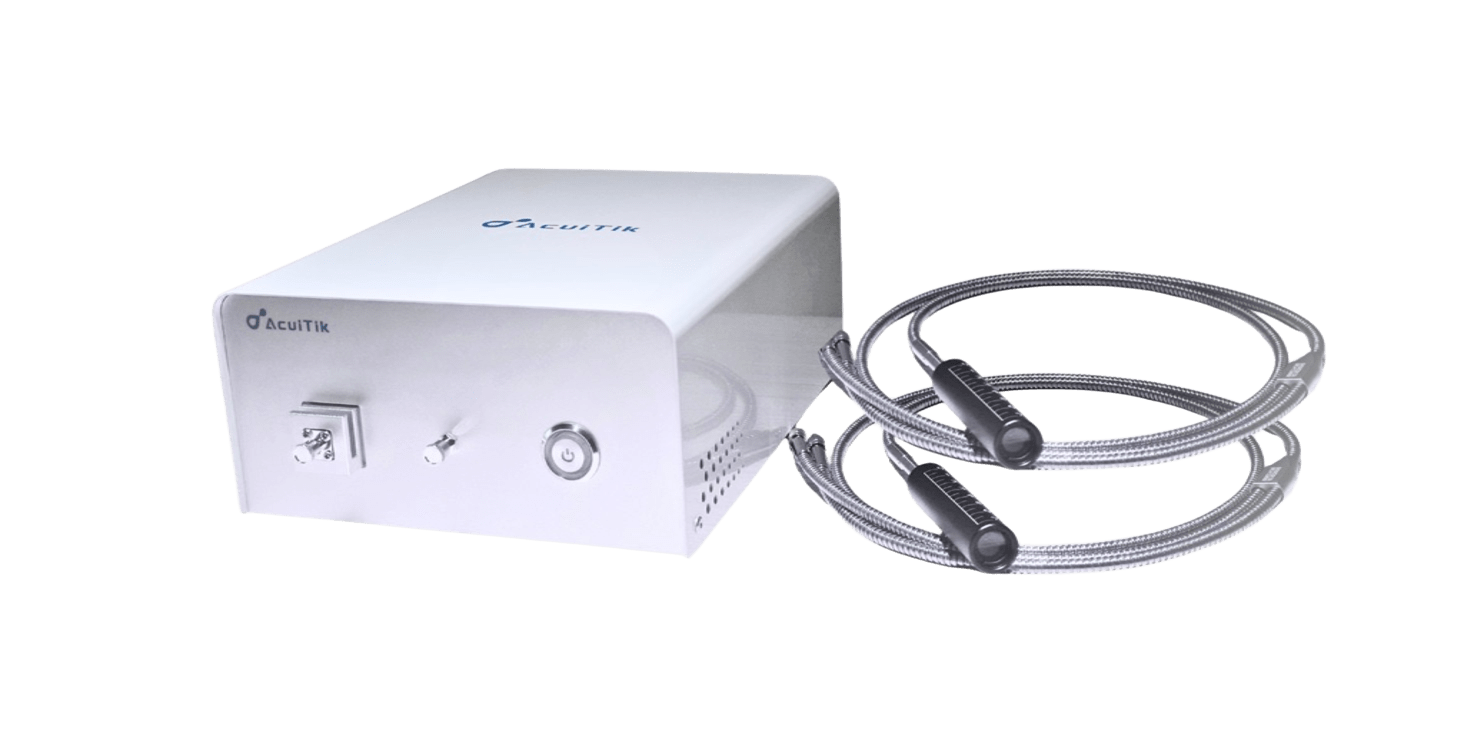

可以。悉识科技的OEM模组专为设备集成设计,体积小巧、接口丰富,支持Modbus、OPC UA等工业通讯协议,可无缝对接PLC和MES系统。我们提供完整的SDK开发包和技术支持,帮助您快速实现自动化在线测量。
了解悉识科技最新动态

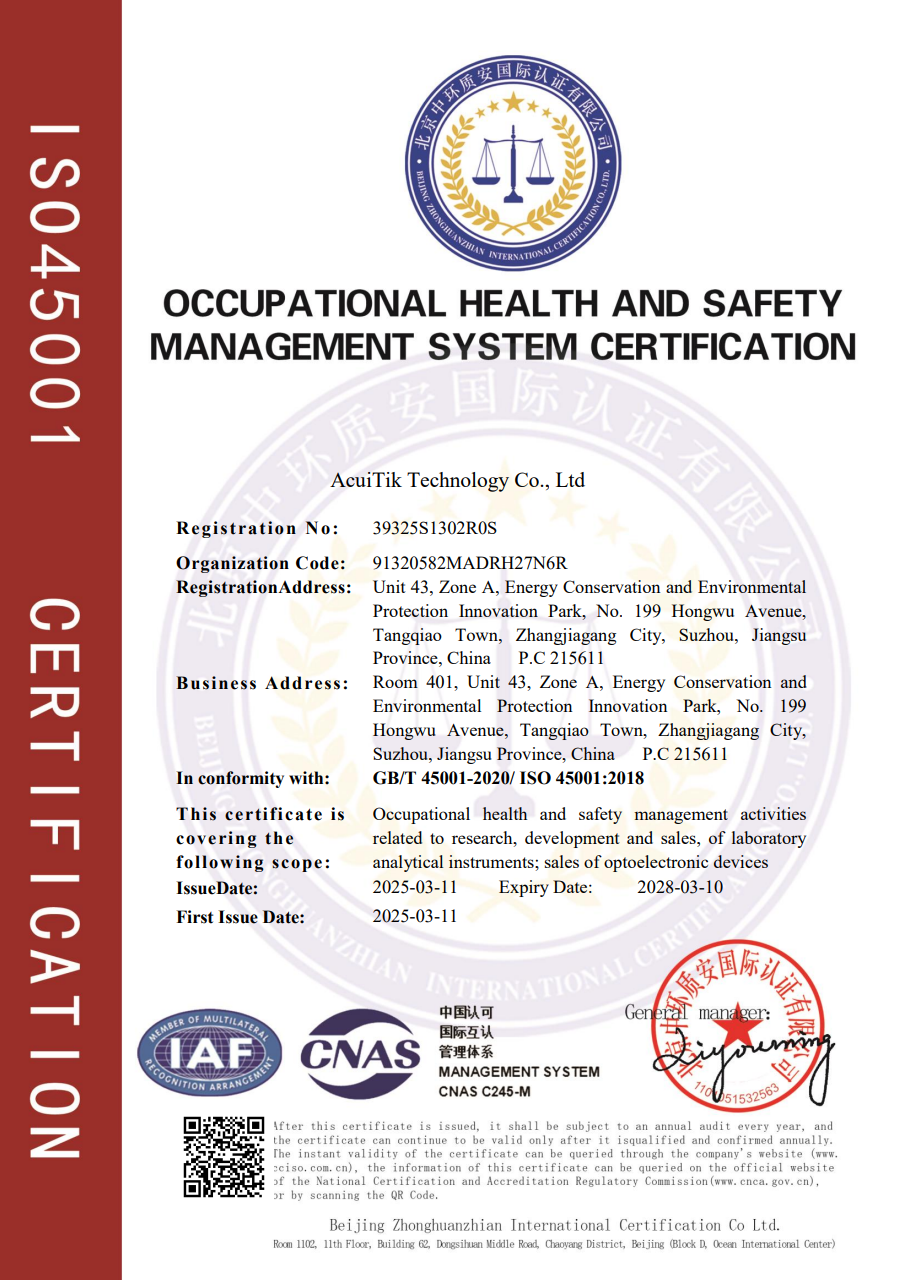

我们的产品已获得多项专业认证
来自高校和科研院所的专业人士对我们的产品给予了高度评价
浙江大学
"关键性能表现优于进口同类产品指标,该国产化设备有效解决了超薄膜层及多层膜非接触式光学测量难题。"
中国科学院

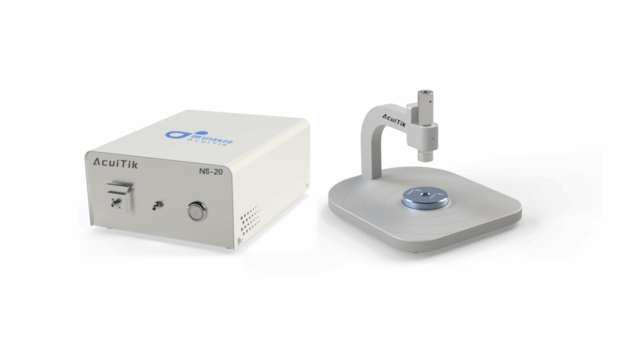

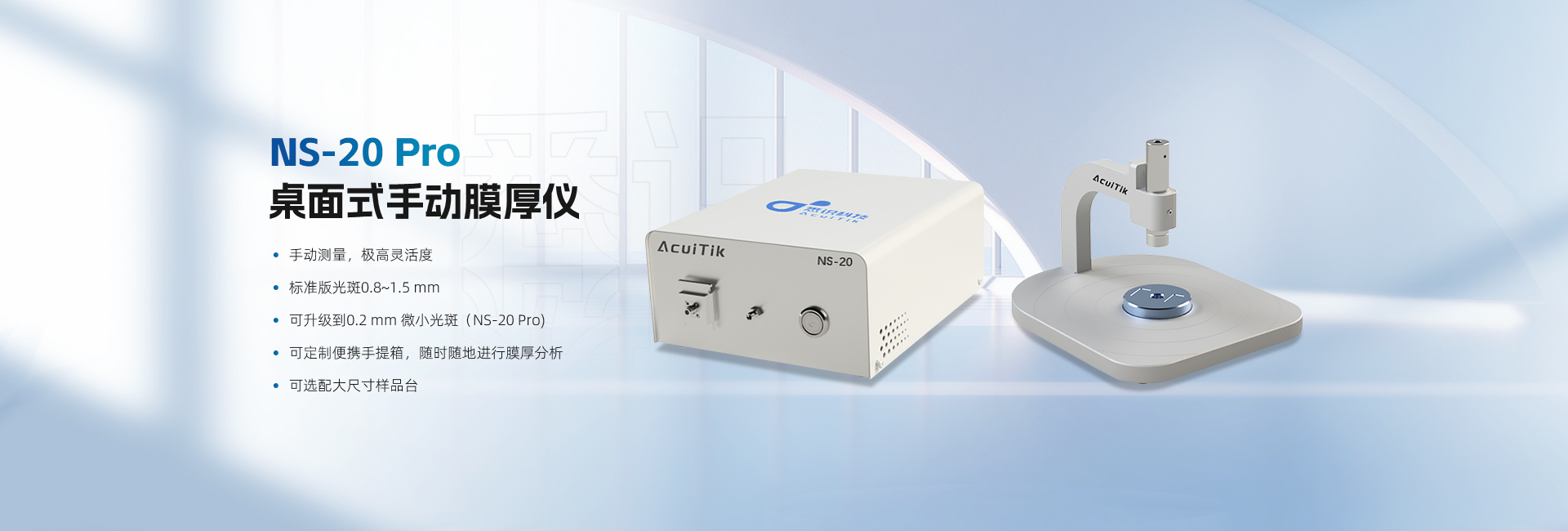

"悉识科技高精度膜厚测量设备NS-20,其技术能力先进,具有超宽动态厚度测量范围,设备适用范围广,表现稳定且准确。与同类型国内外竞品实测对比优势非常明显,数据可信度高,具有突出的技术优势。悉识科技国产设备有效解决了我们的测量需求。"
我们的产品已成功应用于众多知名高校、科研院所和企业
无论您有任何测量需求或技术疑问,我们的专业团队都将为您提供及时的解答和全方位的支持。
