在半导体制造和材料科学领域，化学气相沉积（CVD）是一项关键工艺技术，能实现各种高性能薄膜材料的制备，为电子产品的性能提升提供重要支撑。
一、CVD 技术核心原理与工艺流程
（一）基本原理

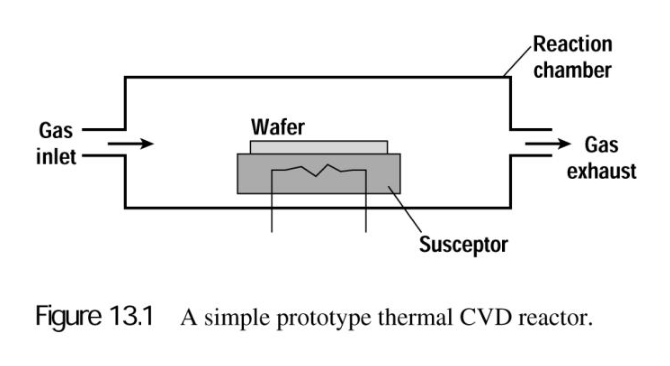

CVD 技术通过将含有目标元素的化学前驱体（气态或可气化的液态 / 固态化合物）通入高温、等离子体或其他特定反应环境，在衬底表面发生化学反应，生成固态薄膜，同时产生的气态副产物被真空系统抽走。例如，利用硅烷（SiH₄）在高温下分解，在硅片表面沉积多晶硅薄膜。
（二）工艺流程
以 LPCVD 沉积多晶硅为例：
- 晶圆前处理 ：对晶圆进行清洗（如 RCA 清洗）和烘干，去除表面杂质与水分。
- 装片与抽真空 ：将晶圆置入反应腔，并抽真空至目标压力（如 100～300 mTorr）。
- 升温 ：将晶圆加热至设定温度（如 600～650℃）。
- 气体引入 ：通入硅烷（SiH₄）及载气（如氮气或氩气）。
- 反应与沉积 ：硅烷在高温下分解，硅沉积在晶圆表面形成多晶硅薄膜，副产物氢气被抽走。同时实时监测沉积速率、膜厚均匀度等参数。
- 冷却与卸片 ：停止硅烷供给，通入惰性气体清洗，待温度降低后取出晶圆。
- 后续工艺 ：进行膜厚测量、掺杂或退火等处理。
二、CVD 薄膜膜厚控制关键策略
- 精准调控工艺参数 ：反应压力、温度、气体流量与配比是决定膜厚的关键因素。提高反应温度或增加前驱体气体流量，通常会加快沉积速率，使膜厚增加。但需严格控制在合适范围内，避免副反应或膜质下降。例如，在 PECVD 工艺中，通过精确调节射频功率和气体流量比，可实现对膜厚的精细控制。
- 严格控制沉积时间 ：膜厚与沉积时间呈正相关。在稳定工艺条件下，精确控制沉积时间是保证膜厚一致性的关键。采用高精度计时器，确保每个批次的沉积时间误差控制在极小范围内。
- 优化前驱体供应 ：确保前驱体的纯度和供应稳定性。高质量的前驱体能保证反应的稳定性和膜厚的均匀性。同时，合理设计气体输送系统，使前驱体气体在腔室内均匀分布，避免因气体分布不均导致的膜厚差异。
三、CVD 技术的材料应用拓展
（一）半导体材料
- 多晶硅沉积 ：在早期 CMOS 工艺中，多晶硅是重要的栅极材料。通过 LPCVD 工艺，在 500～650℃下分解硅烷气体，可实现均匀的多晶硅薄膜生长。
- 氮化硅（Si₃N₄）与氧化硅（SiO₂）沉积 ：氮化硅常用于掩蔽层、硬掩膜、钝化层等，氧化硅适用于非硅本体区域的介质层沉积。可采用 LPCVD、PECVD 或 HDPCVD 等工艺，满足不同器件结构和性能要求。
- 金属及阻挡层沉积 ：在金属互连工艺中，利用 CVD 技术可沉积氮化钛（TiN）、钽（Ta）等阻挡层，防止金属扩散。同时，钨（W）等金属也可通过 CVD 工艺进行沉积。
（二）化合物半导体材料
MOCVD 在 GaN、InP、GaAs 等化合物半导体制造中广泛应用。通过有机金属前驱体（如 TMGa、TMIn）与氨气等反应，制备发光层或外延层，助力 LED、光电子器件等的发展。对反应气氛的纯度和流量控制要求极高。
（三）新型材料探索
- 二维材料 ：石墨烯、MoS₂、BP（黑磷）等二维材料具有独特性能。研究人员正探索通过 MOCVD 或原子层沉积（ALD）等方式实现其高质量沉积，为未来纳米电子器件、传感器等领域提供新型材料基础。
- 低 k、极低 k 材料 ：用于降低介质层电容，提升电路速度并减少功耗。CVD 技术可实现低 k 材料的精确沉积，满足先进制程对材料性能的要求。
四、悉识科技 CVD 膜厚监测解决方案

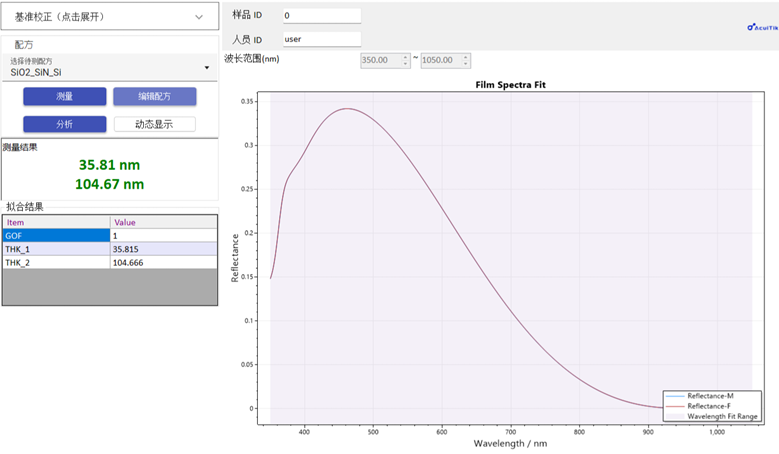

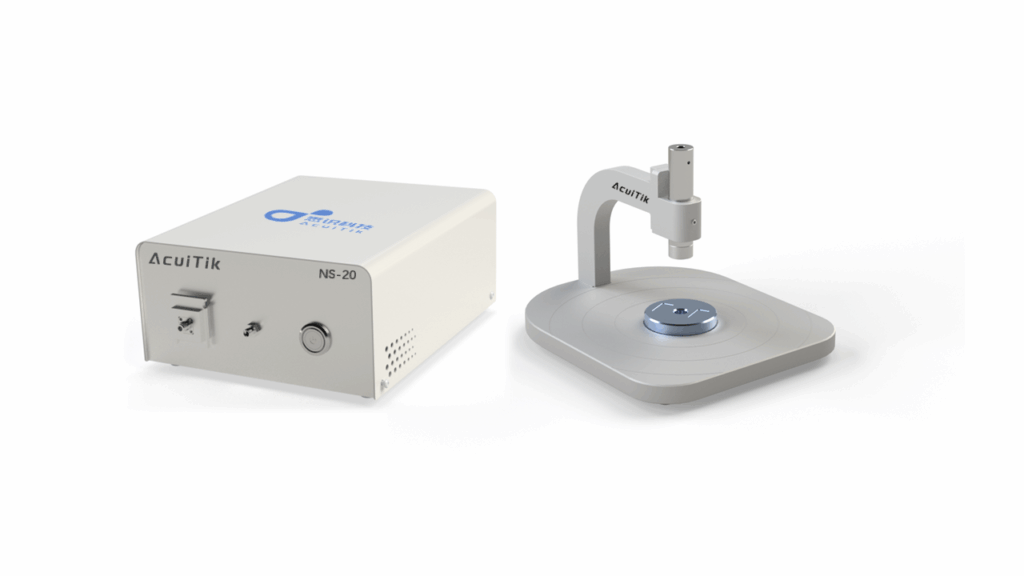

NS20 系列是桌面式手动膜厚测量分析系统，在保证整体小巧轻盈的同时，准确度和稳定性丝毫未减。其采用垂直入射的高稳定宽波段光入射到样品表面，在各膜层之间产生光学干涉现象，反射光经过光谱分析以及回归算法可计算出薄膜各层的厚度。可测量 1 纳米到 250 微米的薄膜厚度、折射率、反射率，非接触测量，适合测量硬质材料、软质材料或表面易受损的样品，拥有亚纳米级厚度测量精度，静态稳定性可达 0.02 纳米，可测量多层复合薄膜各层的厚度。它具有手动测量、极高灵活度的优势，还可定制便携手提箱，随时随地进行膜厚分析，也提供选配的大尺寸样品台。

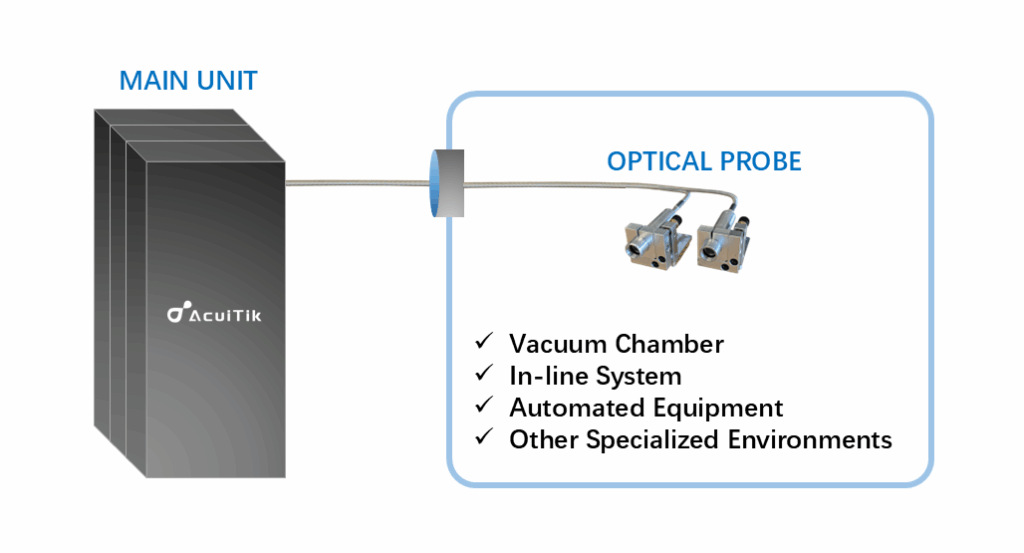

NS-OEM 是基于 NS-20 薄膜测厚仪研发的，其光学探头设计较为紧凑，可适用于多种安装环境。为确保测量精准，光学探头需与样品表面保持垂直，建议使用配备的调角工具来精准调节。它基于光学原理，能够实现在不同 CVD 工艺环境下的原位膜厚监测，具备实时性、高精度和非接触式测量特点，可集成到真空环境中，与 CVD 设备无缝对接。通过高精度光学探头和先进信号处理算法，对反射光信号进行分析，实时计算薄膜厚度变化，为工艺控制提供即时反馈。
总之，CVD 技术凭借其独特的化学反应沉积机制，在半导体制造和材料科学领域展现出强大的生命力和广泛的应用前景。通过精细控制膜厚关键因素，结合先进的膜厚监测设备，能够实现高质量薄膜材料的稳定制备。悉识科技的膜厚监测解决方案为 CVD 工艺的优化和薄膜质量的提升提供了有力支持，助力推动相关产业的持续发展和技术创新。
