在当下半导体与光伏产业的微观制造版图中，阻挡层犹如一道关键防线，守护着器件的性能与稳定。而悉识科技的反射式膜厚仪与椭偏仪，正以其精湛的测量技术，成为这道防线厚度监测的得力助手。下面深入解读它们在其中的关键作用。
半导体制程里的阻挡层：性能守护先锋

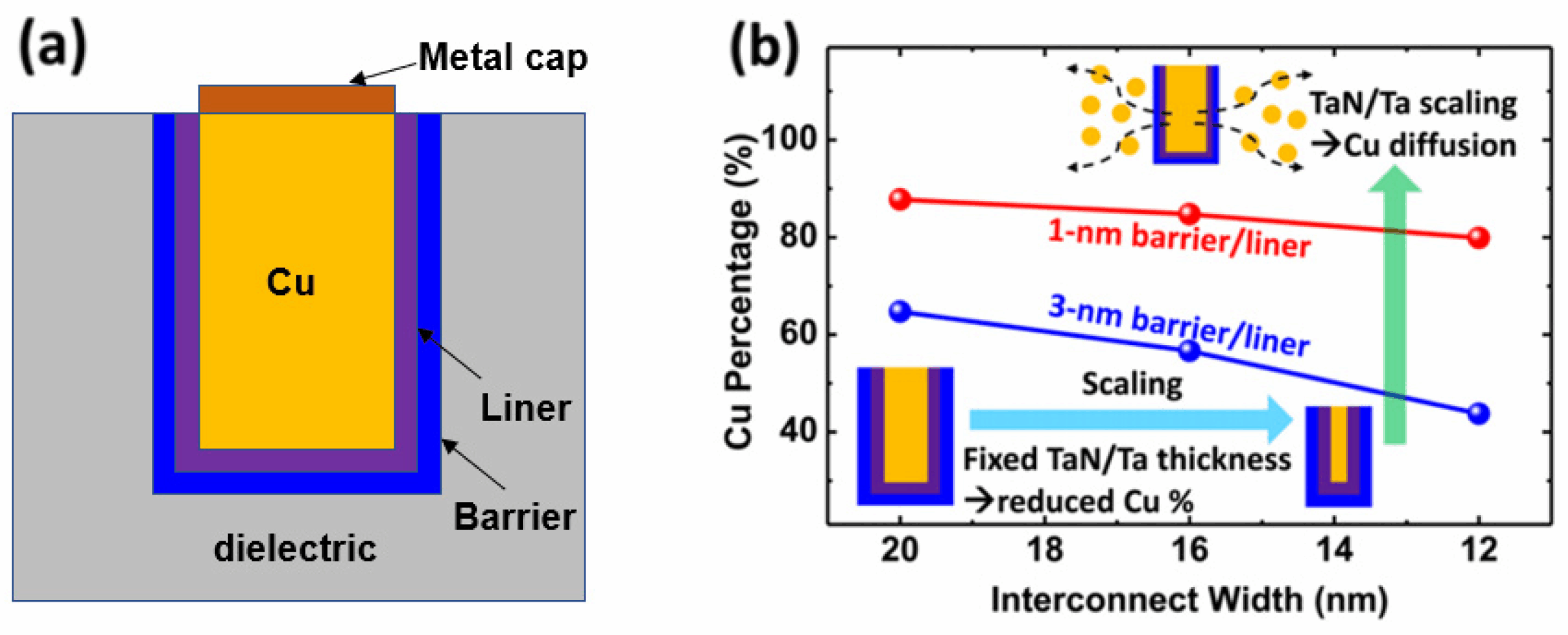

半导体制造环节，阻挡层多采用氮化钛（TiN）、氮化钽（TaN）这类金属化合物。就铜互连工艺来说，铜原子的 “活跃” 性质使其在高温环境下容易向硅衬底扩散，进而引发电器故障。而氮化钽阻挡层凭借优异的阻挡特性，能有效遏制铜原子的 “越界”，确保半导体器件在复杂工艺流程以及长期使用过程中维持稳定性能。这不仅关乎当下制造的良品率，更影响器件未来的使用寿命。
光伏产业中的阻挡层：效率提升关键

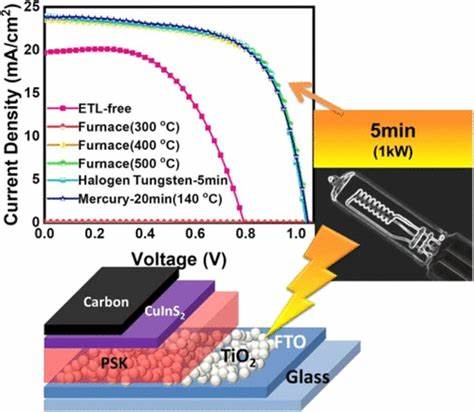

光伏领域，阻挡层的材料应用根据电池类型各有侧重。在钙钛矿太阳能电池体系，致密的二氧化钛（TiO₂）层扮演着空穴阻挡的角色。它精准拦截空穴，避免其与基板接触产生复合损失，为电子铺就畅行无阻的传输通道。这一巧妙的物理机制显著提升了电池的光电转换效率，让光伏电池在各类光照条件下都能稳定输出电能。
悉识科技膜厚仪：阻挡层厚度测量的利器

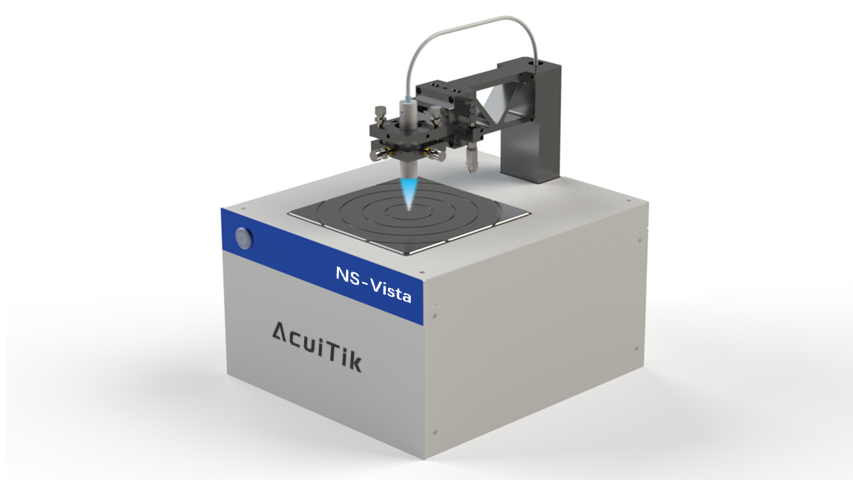

反射式膜厚仪
它基于光学干涉原理开展测量工作。当垂直入射的高稳定宽波段光精准地投射到阻挡层表面，各膜层之间随即产生光学干涉现象。反射光携带阻挡层厚度的关键信息，通过专业的光谱分析以及回归算法处理，厚度数据得以精准计算并呈现。从纳米级到微米级的透明或半透明膜层厚度测量，反射式膜厚仪都能轻松胜任，为生产过程提供稳定可靠的数据支持。

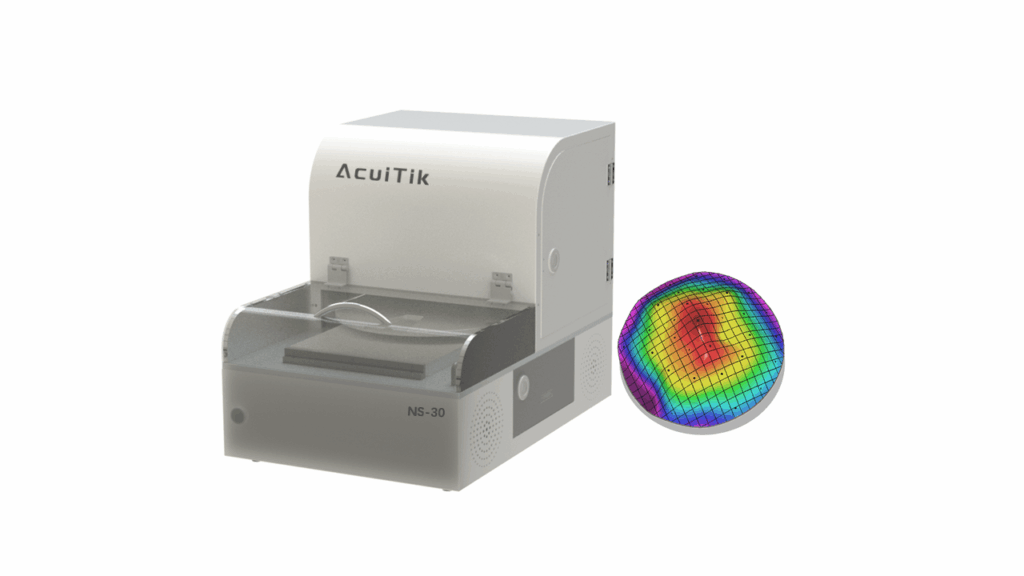

椭偏仪
椭偏仪则另辟蹊径，通过测量偏振光与阻挡层相互作用时产生的相位差和振幅变化来确定厚度。当偏振光投射到阻挡层表面，阻挡层会改变光的相位差和振幅。椭偏仪敏锐捕捉这些变化，借助先进算法快速、准确地反推出阻挡层厚度。对于金属化合物、氧化物等阻挡层材料，它无需接触即可完成测量，既保护了阻挡层表面，又保障了测量精度与效率。
仪器优势亮点
- 高精度 ：现代膜厚仪的测量精度极高，能够达到纳米甚至亚纳米级别，精准满足阻挡层厚度测量的严苛要求。
- 非接触式测量 ：光学干涉法和椭偏法均采用非接触式测量方式，不会对阻挡层表面造成损伤，适用于各种精细的薄膜材料。
- 快速测量 ：膜厚仪能在极短时间内提供测量结果，完美适配生产线上的在线检测需求，显著提升生产效率。
- 多层膜测量能力 ：先进的膜厚仪能够对复杂的多层膜结构进行精准分析，轻松应对阻挡层的多样化测量需求。
- 适用范围广 ：不同原理的膜厚仪覆盖了从金属化合物到氧化物等多种阻挡层材料的测量，具有广泛的适用性。
未来，随着科技持续演进，膜厚仪正朝着更高精度、更快测量速度、更强抗干扰能力以及更智能的自动化方向发展。悉识科技的膜厚仪将在半导体与光伏产业中持续发光发热，为技术升级提供坚实助力。
