在微观尺度的精密世界中，原子层沉积（ALD）技术正引领着一场材料科学的革命。
ALD：微观构建的精确工艺
ALD 是一种先进的薄膜沉积技术，其核心在于通过化学反应实现逐层沉积。具体而言，先将前驱体气体引入反应腔，该气体与基底表面发生特异性吸附，形成单分子层。随后，通入反应气体，二者发生化学反应生成目标薄膜，未参与反应的物质及副产物被清洗气体带出。如此循环，每次仅沉积单原子层厚度薄膜，通过精确控制循环次数，实现薄膜厚度的原子级精准调控。
这一技术赋予了半导体和光伏产业前所未有的制造精度，使得在复杂三维结构上实现均匀薄膜覆盖成为现实。
半导体中的 ALD：从微观到宏观的变革力量

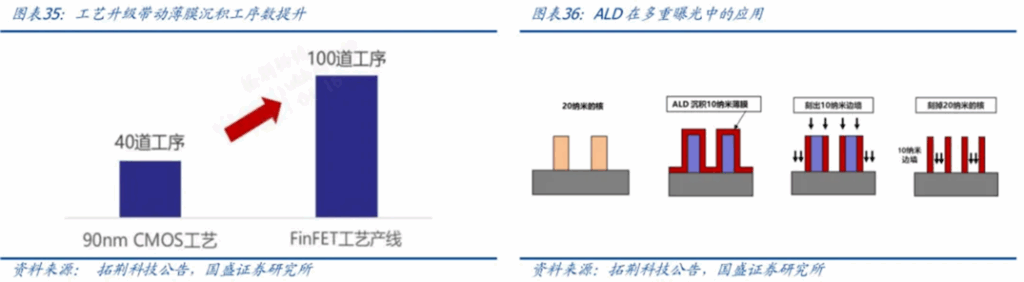

先进逻辑芯片的制造基石 ：在先进逻辑芯片领域，ALD 技术是制造高 k 介质和金属栅极的关键。这些薄膜虽薄，却对芯片性能起着决定性作用，精准控制其厚度和均匀性，能显著提升芯片的运行速度和稳定性，满足日益增长的高性能计算需求。

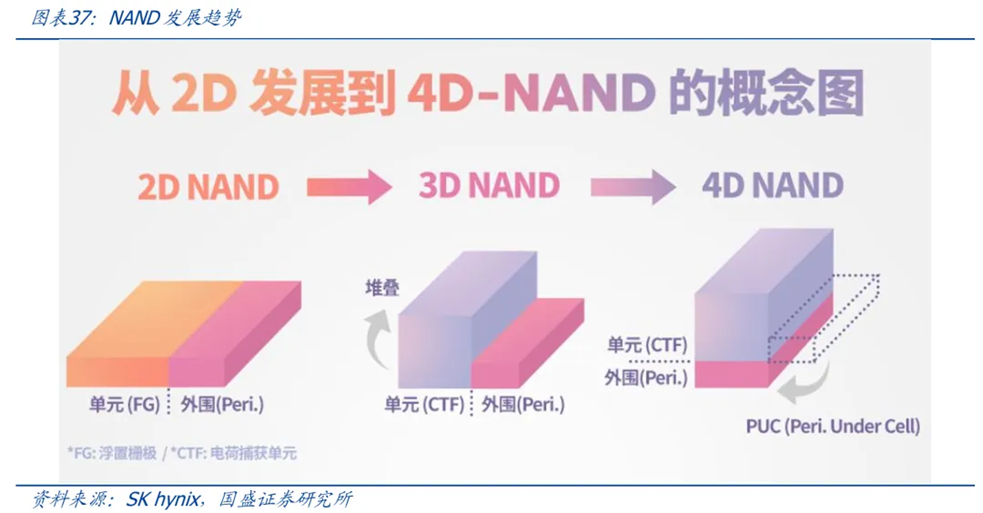

3D NAND 的技术支柱 ：对于 3D NAND 闪存，ALD 能在高纵横比的深孔或细缝中均匀沉积绝缘层和阻挡层。这使得在有限芯片面积上堆叠数百层存储单元成为可能，大幅提升了存储容量，推动了大数据时代存储技术的发展。
ALD 的低温沉积特性同样关键。它降低了工艺温度，减少了高温对基底材料的损伤，保护了晶格结构，进而提升了半导体器件的整体性能。
光伏领域的 ALD：效能提升的关键推手

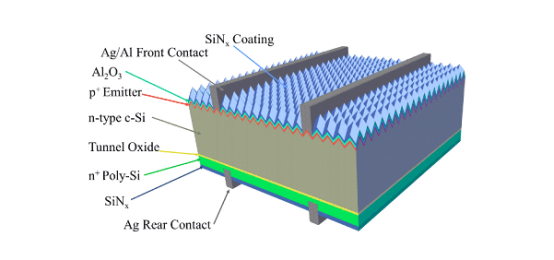

PERC 和 TOPCon 电池的技术升级 ：在光伏产业中，ALD 技术用于 PERC（背钝化接触）和 TOPCon（隧穿氧化层钝化接触）电池制造。通过沉积钝化层和减反层，可显著提高电池的光吸收效率和转换效率，降低能量损耗，延长电池寿命，增强光伏系统在不同光照条件下的发电能力。
薄膜太阳能电池的精准调控 ：对于薄膜太阳能电池，ALD 可精确控制薄膜组成和厚度。例如，在 CIGS（铜铟镓硒）电池上沉积缓冲层，或在钙钛矿电池中沉积反射层，均能最大化提升电池性能，助力光伏技术向更高效率、更低能耗方向发展。
悉识科技膜厚仪：ALD 制程的精准测量利器

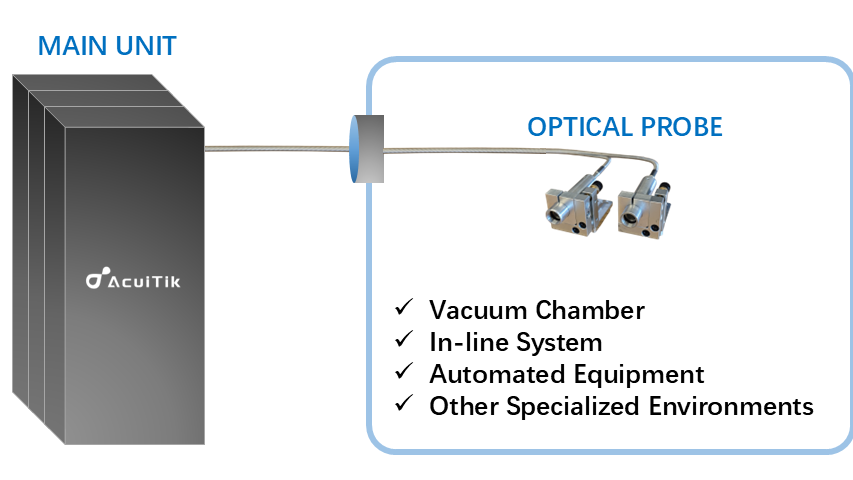

悉识科技的膜厚仪为 ALD 制程提供了精准的测量解决方案。它具备离线和在线原位两种测量模式。离线测量可在生产过程结束后，对 ALD 沉积薄膜进行全面、细致的厚度检测，为质量控制和工艺优化提供关键数据支持。
而在线原位测量则更具优势。它能够在 ALD 沉积过程中实时监测薄膜厚度，实现对膜厚的动态调控。通过即时反馈机制，一旦发现厚度偏差，即可迅速调整工艺参数，确保薄膜厚度始终符合设计要求。这不仅提升了生产效率，还显著改善了产品质量，降低了生产成本。
ALD 技术与膜厚仪的结合，为半导体和光伏产业的持续发展注入了强大动力。二者相辅相成，推动着微观制造技术不断迈向新的高度，为未来的科技创新奠定了坚实基础。
